< 목 차 >
1. 정의 및 역할
2. 구성 요소
3. 종류
4. 호환성
1. 정의 및 역할
메인보드(mainboard), 마더보드(motherboard 또는 mobo), 주회로 기판(main circuit board, 메인 서킷 보드), 주 기판(base board, 베이스 보드), 플레이너 보드(planar board) 또는 시스템 보드(system board)와 같은 다양한 이름으로 불리는 해당 부품은 주회로가 내장된 보드이다.
CPU나 램과 같은 시스템이 작동되기 위한 주요 부품 장착과 주변 장치를 연결할 수 있는 인터페이스를 제공하는 인쇄회로기판(PCB)을 의미한다. 즉, 우리 몸에서 혈관 또는 신경계와 같은 역할을 하는 장치로 각 부품들을 하나로 연결해주는 회로를 가지고 있으며 밖으로 신호를 보낼 수 있는 출력 포트를 가지고 있는 것이 메인보드이다.
|
- 마더보드(motherboard) 또는 메인보드 마더보드는 모체라는 이름의 의미가 시사하듯이 확장성이 있는 PCB를 가리키는 용어이고, 메인보드는 반대로 하나의 PCB로 이루어진 확장성이 없거나 요구되지 않는 TV, 세탁기, 엘리베이터 등 임베디드 시스템의 PCB를 가리키는 용어이므로 컴퓨터의 경우 마더보드라는 용어를 사용하는 것이 옳다. |
2. 구성 요소
메인보드에는 컴퓨터 부품들을 연결하는 장치이므로 다양한 구성 요소가 존재한다. 메인보드의 종류에 따라 구성 요소의 종류도 달라지므로 고를 때는 주의해야 한다. 원하는 기능이 지원되는지 여부를 확인해야 하며, 해당 기능의 성능 역시 지원되는지 확인하도록 한다. 모든 부품들을 연결하고 있기 때문에 다른 부품의 성능이 아무리 좋아도 지원이 되지 않으면 그만큼의 성능을 끌어내지 못하기 때문이다.
* 예를 들어, 와이파이나 블루투스를 사용할 생각이 있는 경우, 해당 메인보드가 기능을 제공하는지도 확인해보도록 한다. 메인보드에서 지원되는 것을 구매할지 혹은 해당 부가 기기를 구매할지를 선택하도록 한다.
나는 WIFI 기능이 되는 메인보드가 따로 있는데 잘 모른 채 구매했다. 아니 Wi-fi라고 제품명에 붙어있는 게 있는 걸 보긴 했지만 그게 그거인 줄 몰랐지. 당연히 잘 될 줄 알고 네트워크 케이블을 연결했는데 아주 놀랍게도 내 방에는 네트워크가 안되더라... 아... 왠지 전에 공유기 연결했을 때 안되더라. 난 공유기 문제인 줄 알았지... 그래서 의도치 않게 공유기끼리 무선 통신하는 방법에 대해서 공부했다.
(1) CPU 소켓
CPU 소켓(CPU socket) 또는 CPU 슬롯(CPU Slot)은 CPU를 받아들이는 컴퓨터의 메인보드의 접촉부이며, 전기적인 인터페이스를 만들어 낸다.
(2) 칩셋
칩셋은 메인보드에 설치된 대규모 집적 회로 군으로서 메인보드의 핵심이다. 연결되는 부품들을 인식하고 관리하며 칩셋의 종류에 따라 메인보드와 CPU 및 램 등의 부품들의 호환성이 결정된다.
(3) 메모리 슬롯
메모리 카드를 장착할 수 있는 슬롯이다.
(4) 확장 카드를 꽂을 수 있는 슬롯
HDD, SSD, 그래픽 카드 등을 다양한 하드웨어 구성 요소를 컴퓨터에 추가할 수 있도록 해주는 슬롯이다.
(5) 전력 공급 단자
컴퓨터 전원 공급 장치(파워 서플라이)로부터 전기를 받아 CPU, 칩셋, 메인 메모리, 확장 카드에 이를 내보내는 전원 커넥터 및 회로다.
(6) 전원부 (VRM, Voltage Regulator Module)
전력 공급 단자가 직접적으로 메인보드에서 전력을 받는 부분이라면, 전원부는 전력 공급 단자에서 받은 전력을 각 부품에 필요한 전압으로 변환하여 공급해주기 위한 장치이다.
(7) 입출력 단자
메인보드 후면에는 키보드, 마우스, USB, 오디오 단자 등을 통해 입출력을 제어한다.
(8) 그 외
시스템의 펌웨어나 바이오스(BIOS)를 담고 있는 비휘발성 메모리 칩(플래시 롬)과 같이 메인보드에는 다양한 구성 요소가 존재한다.
|
- BIOS * bios 설정이 잘 되지 않는 경우, 수은 건전지를 확인해보도록 한다. |
* 메인보드를 고를 때, 오버클럭을 염두하는 경우와 염두하지 않는 경우가 있다. 오버클럭이란, 컴퓨터 부품이 제조업체에 의해 설계된 바 보다 강제로 더 높은 클럭 속도로 동작할 수 있게 만드는 과정을 말한다. 보통 게임을 하는 사람들이 많이 적용하는 방식이라고 하는데 나는 오버클럭을 염두하지 않았기에 이 부분은 자세히 보지 않았다.
3. 종류
메인보드 회사는 아래와 같이 다양하게 존재하지만, 주요 회사 몇 가지만 알아보도록 하겠다.
(1) ASUS
보드계의 판매량 1위의 제조사이며, 오랜 기술력으로 신뢰도가 높은 회사다. 브랜드의 가치 때문인지 가성비는 낮은 편이지만 폄웨어가 굉장히 안정적이므로 오버클럭을 원할 시에 대한 선호도가 높은 편이다. 또한, 호환성 문제가 적은 편이고 저가형 부품에 대해서도 안정적으로 받혀주는 편이다.
(2) GIGABYTE (Gigabyte Technology)
메인보드 판매량 2위의 제조사이며, 고급 부품과 고성능의 보드를 제작하는 기업이다. 가성비는 ASUS보다 좋은 편이면서도 고급 부품을 사용해서 자잘한 문제가 꽤 적은 보드 제조사이기도 하다. 유통과 A/S를 담당하는 제이씨현에 대해서는 평이 좋지 못하다. 그래픽카드 부분에서는 ASUS를 뛰어넘지만 MSI와 비등하며 3대 제조사보다 다양한 제품군이 있다. 단점으로는 BIOS, 소프트웨어 부분이 매우 취약하다.
(3) MSI
대만의 종합 컴퓨터 부품 제조 업체이며, ASUS, GIGABYTE와 3대 메이저 회사다. 최근 중저가 보드에서 매우 강세를 얻고 있다. 성능과 안정성이 뛰어나고 타사에 비해 가격까지 저렴하고 디자인에도 좀 신경을 쓰는 편이기 때문에 중저가 쪽에서 많은 인기를 보이고 있다. 대신 오버클럭을 위한 고가 보드에서는 경쟁력이 약하다는 평이다. 또한, Z170 보드의 펌웨어 버그로 인한 전압강하 이슈도 있었으며 AS 관련 이슈도 있는 편이다.

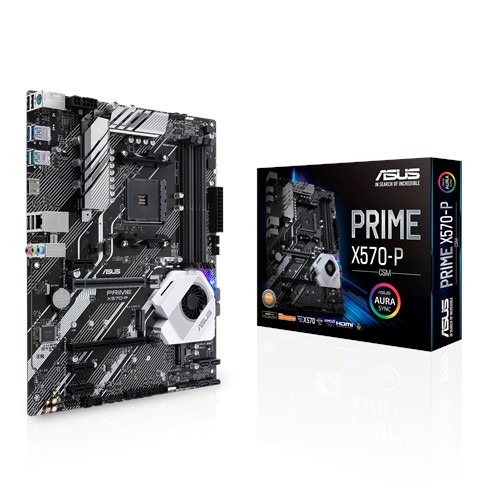

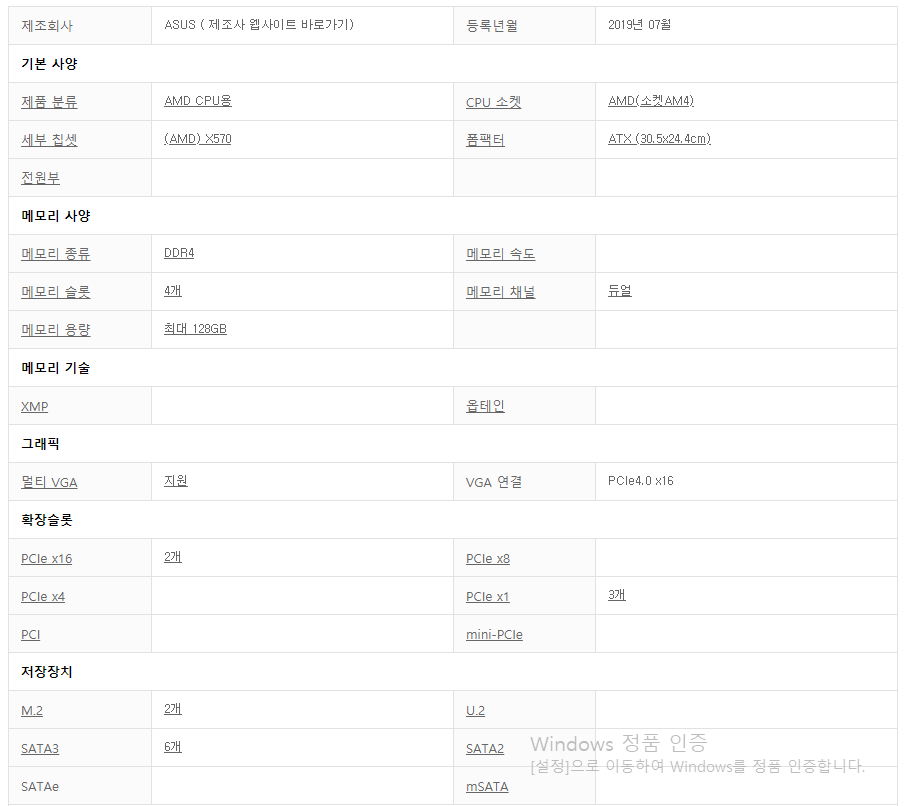

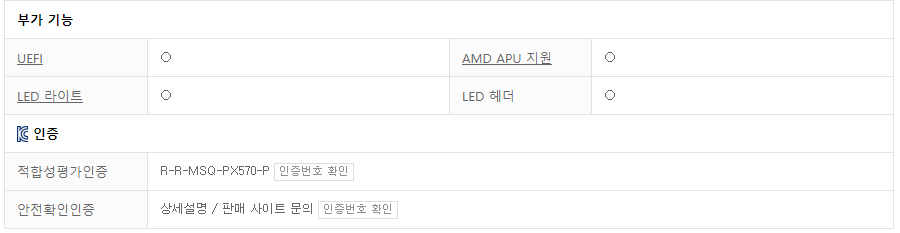

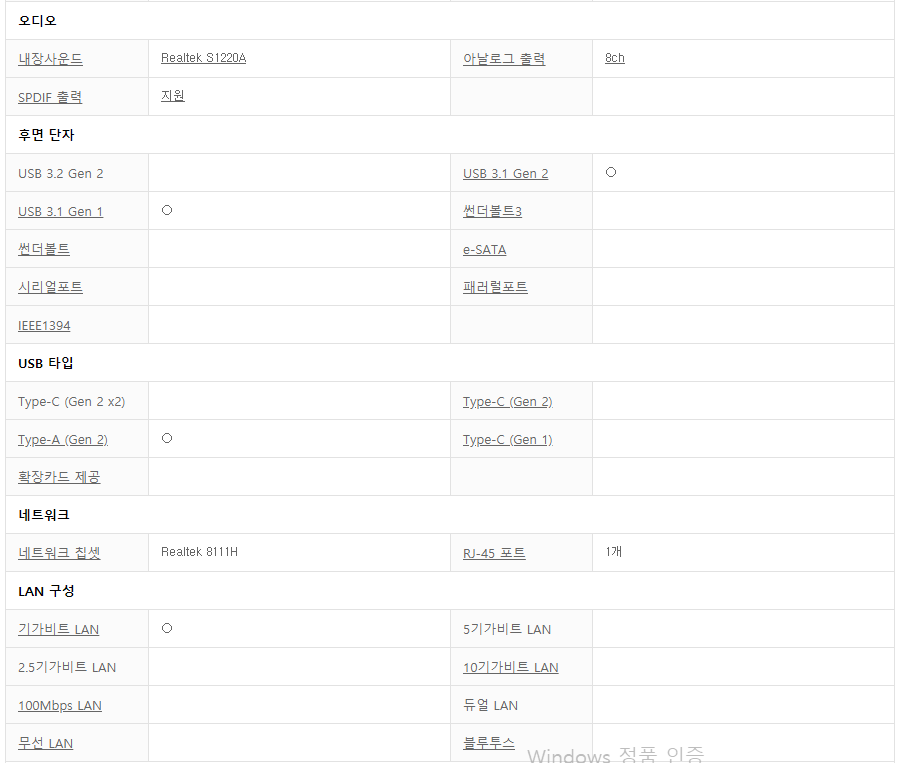

아래는 메인보드 예시 사양으로 ASUS PRIME X570-P/CSM 대원CTS 제품에 대한 사양이다.
4. 호환성
메인보드는 많은 부품들이 연결되는 부분이기 때문에 호환성 체크를 해야 할 부분들이 많다.

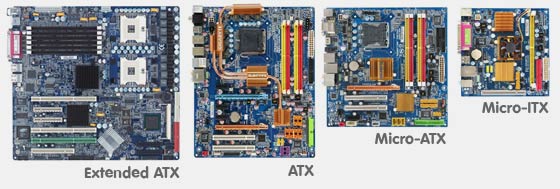

(1) 메인보드 폼 팩터 규격 - 케이스
컴퓨터에서 폼 팩터(Form factor)는 컴퓨터 시스템의 각 부품의 물리적 치수의 형태를 의미한다. 해당 폼 팩터에 따라 장착 가능한 케이스의 종류가 정해진다. AT, ATX, 마이크로 ATM(m-ATX), LP 규격, BTX, Mini-ITX 등이 존재한다.
* 메인보드랑 케이스의 ITX 표준이라는 게 무슨 의미인가 했더니... 케이스에 메인보드가 딱 맞게 들어가더라. 정말 딱 맞게.
(2) CPU 소켓 : CPU의 소켓과 메인보드의 CPU 소켓이 일치해야 장착 및 사용이 가능하다.
(3) 그래픽카드 슬롯
대부분의 메인보드들이 PCIe 3.0을 지원하지만 한 번쯤 구매하고자 하는 그래픽카드의 슬롯이 PCIe 3.0이 맞는지, 메인보드의 해당 슬롯과 일치하는지 확인하는 것이 좋다.
(4) SSD 지원 규격 또는 하드디스크 규격
USB 3.0과 SATA3을 제대로 지원하는지 확인하도록 한다. 만약 구매하고자 하는 SSD가 M.2 형식이지만, 해당 슬롯이 지원되지 않는다면 장착이 어렵다.
(5) 파워 서플라이 포트
파워 서플라이를 모듈로 구매할 시에 해당된다. 20+8핀이 필요한지 혹은 다른 형식의 포트로 지원되는지 확인이 필요하다.
